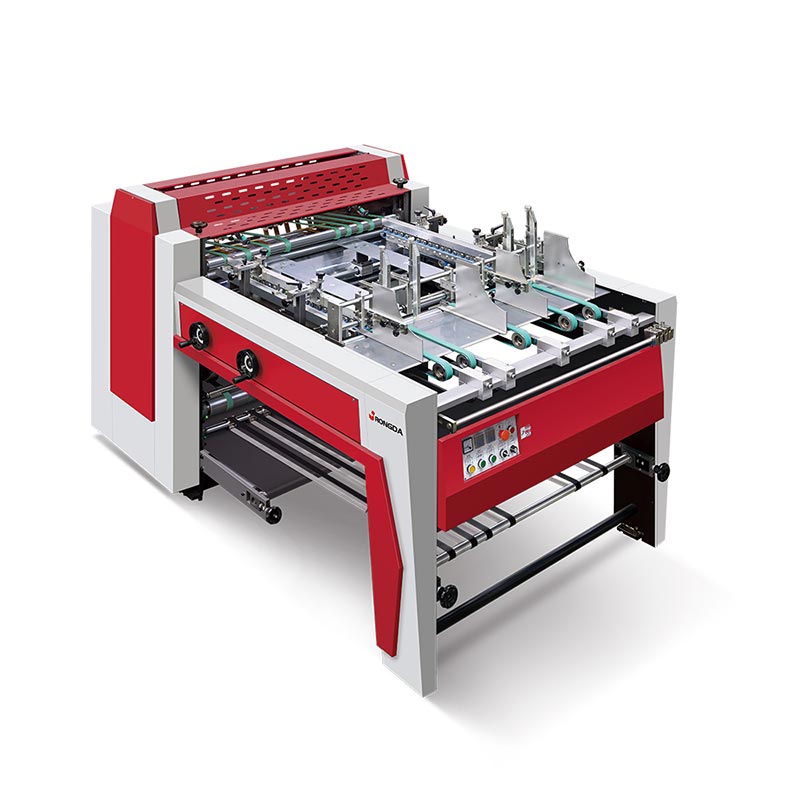

ग्रे ग्रूविंग मशीन

रोंगडा ग्रे ग्रूविंग मशीन ग्रेबोर्ड और पेपरबोर्ड के प्रसंस्करण के लिए एक विशेष उपकरण है। इसका मुख्य कार्य है कागज उत्पादों पर वी-आकार के खांचे का उच्च परिशुद्धता, चिकनी किनारा, सटीक नियंत्रण खोलना आसान है मोड़ें, ताकि कार्टन की उच्च-गुणवत्ता, स्पष्ट रूपरेखा तैयार हो सके।

डिवाइस में निम्नलिखित मुख्य विशेषताएं हैं:

सबसे पहले, एक सटीक वी-आकार का स्लॉट: यह ग्रे बोर्ड स्लॉटिंग मशीन का मूल कार्य है। द उच्च गति से घूमने वाला वी-आकार का ब्लेड सामग्री की सतह पर सटीक वी-आकार के खांचे को काटता है, जिससे चिकनीता सुनिश्चित होती है किनारे और कोई गड़गड़ाहट नहीं.

दूसरे, नाली की गहराई को समायोजित किया जा सकता है: मशीन विभिन्न सामग्रियों की मोटाई के आधार पर हो सकती है खांचे की गहराई को सटीक रूप से नियंत्रित करें। इसका कार्य सिद्धांत है "ग्रे प्लेट परत के लिए सटीक स्लॉटिंग, ऊतक को नुकसान से बचाएं", ताकि बाद में तैयार उत्पाद की संरचनात्मक ताकत और गुणवत्ता सुनिश्चित की जा सके झुकना. अनुभवी ऑपरेटर ब्लेड को समायोजित करके खांचे की गहराई को मैन्युअल रूप से समायोजित कर सकते हैं।

तीसरा, उत्पादन दक्षता अधिक है: पारंपरिक मैनुअल ऑपरेशन की तुलना में, उत्पादन दक्षता उपकरण की क्षमता कई गुना बढ़ जाती है, और ऑपरेटरों की श्रम तीव्रता काफी कम हो जाती है। एक कुशल और स्थिर निरंतर उत्पादन प्राप्त करने के लिए व्यक्ति पूरी मशीन का संचालन और प्रबंधन कर सकता है।

उत्पाद पैरामीटर (विनिर्देश)

रोंगडा ग्रेबोर्ड ग्रूविंग मशीन संरचना: एक ठोस और विश्वसनीय औद्योगिक मॉडल

एक उच्च गुणवत्ता वाली अर्ध-स्वचालित ग्रे ग्रूविंग मशीन, इसका संरचनात्मक डिज़ाइन ठोस और मजबूत दोनों होना चाहिए तर्कसंगतता. निम्नलिखित इसके मुख्य घटकों के संरचनात्मक सिद्धांतों का 1. व्यवस्थित विश्लेषण है:

फ्रेम (कठोर आधार): मुख्य फ्रेम मोटी स्टील प्लेट और उच्च गुणवत्ता वाले कच्चा लोहा मिश्रित संरचना को अपनाता है। यह संरचनात्मक स्थिरता मशीनिंग सटीकता प्राप्त करने का भौतिक आधार है।

2. ट्रांसमिशन सिस्टम (पावर ट्रांसमिशन कोर):

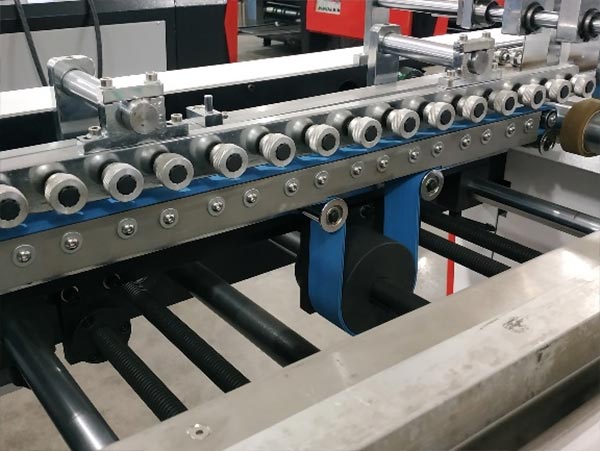

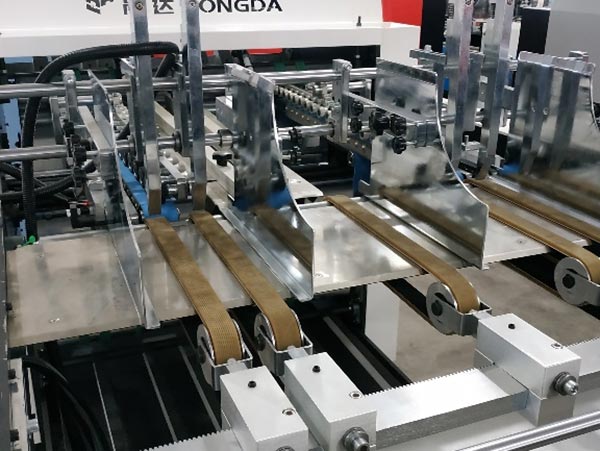

संदेश देने वाला प्लेटफ़ॉर्म: उपकरण डबल फीडर फीडिंग संरचना डिज़ाइन को अपनाता है, जो दो प्रसंस्करण कर सकता है एक ही समय में प्रक्रियाएं. प्रेस रोलर प्रकार के स्वचालित सुधार उपकरण के अनुप्रयोग के माध्यम से मशीनिंग सटीकता ± 0.2 मिमी तक पहुंच सकती है, जो प्रभावी ढंग से संसाधित की आयामी स्थिरता सुनिश्चित करती है उत्पाद.

3. ग्रूव्ड असेंबली (मशीनिंग निष्पादन इकाई):

उपकरण घटक: टंगस्टन कार्बाइड (कार्बाइड) ब्लेड, इसका पहनने का प्रतिरोध और सामान्य से उच्च तापमान प्रतिरोध हाई-स्पीड स्टील कई गुना अधिक।

विशेषताएँ:

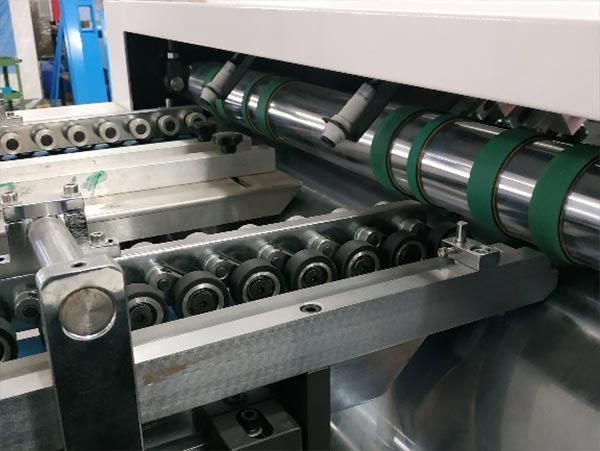

1. दो फीडर, निचली बेल्ट के माध्यम से भोजन करते हैं। यह बिना रुके चल सकता है.

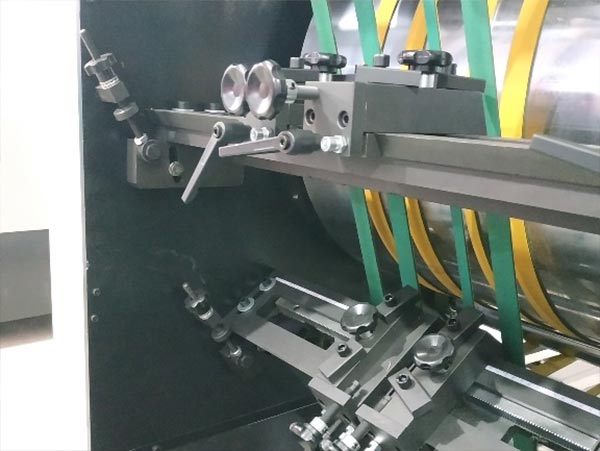

2. लंबा सुधार उपकरण कार्डबोर्ड संदेश की स्थिति सुनिश्चित करता है और स्लॉटिंग की सटीकता सुनिश्चित करता है।
3. बेल्ट का जीवन बढ़ाने के लिए बेल्ट के अंदर बियरिंग्स लगाए जाते हैं।

4.गणना यंत्र.
5. मशीन 9 चाकूओं से सुसज्जित है, जिन्हें विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए 80 से 135 डिग्री तक समायोजित किया जा सकता है।

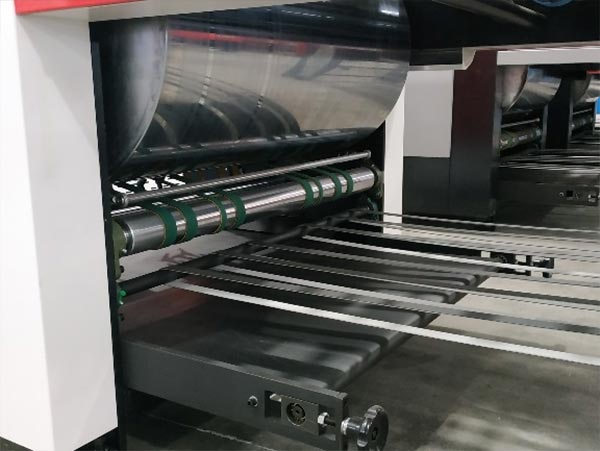

6. अपशिष्ट कन्वेयर बेल्ट तैयार उत्पाद को कचरे से अलग कर सकता है, श्रम तीव्रता को कम कर सकता है और उत्पादन दक्षता में सुधार कर सकता है।

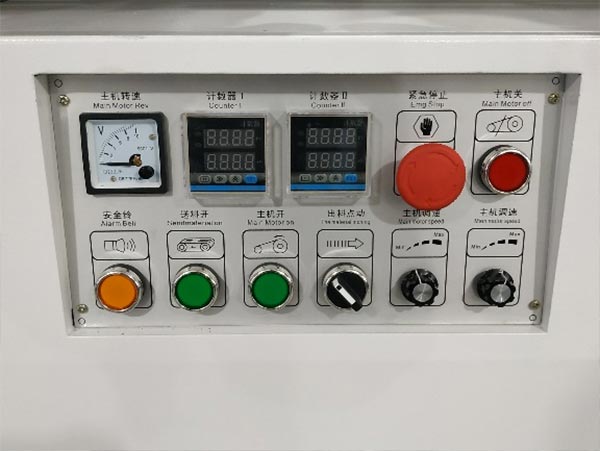

7.ऑपरेशन पैनल आइकनों को अपनाता है, और ऑपरेशन सरल और समझने में आसान है।

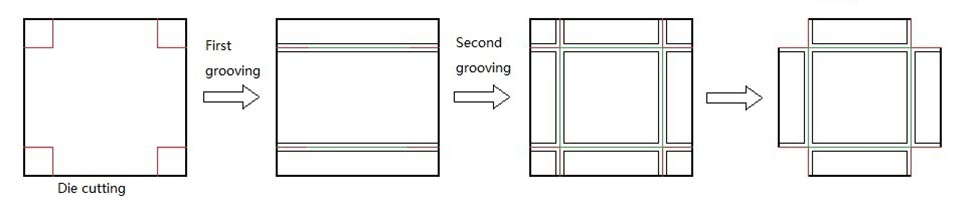

कार्य प्रवाह:

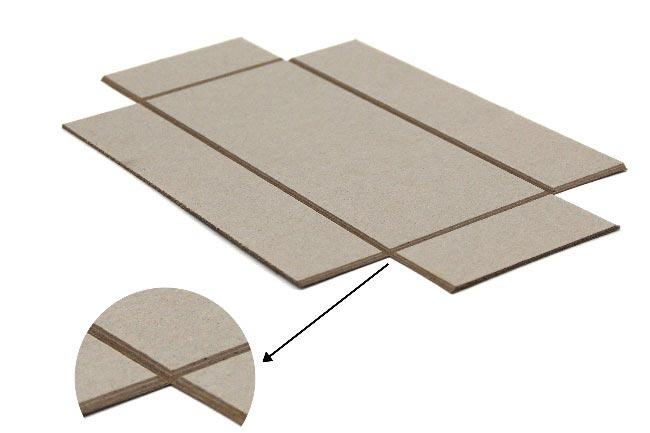

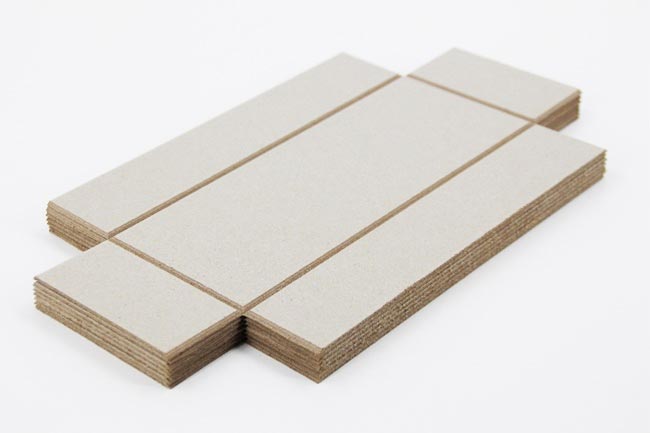

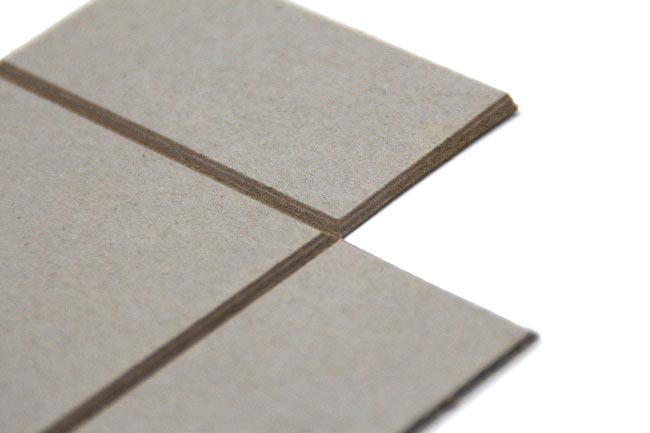

नमूना:
